    DESIGN CENTER|扬声器系统设计指南--学校篮球馆

    2020-06-15 15:46:59      点击:

      该系统设计模板描述了常见的学校篮球馆的扬声器设计。两种情况的主要区别在于它们在声音上如何覆盖赛场场地。场地扬声器安装在中心球场上方的位置。


    扩大赛场覆盖范围

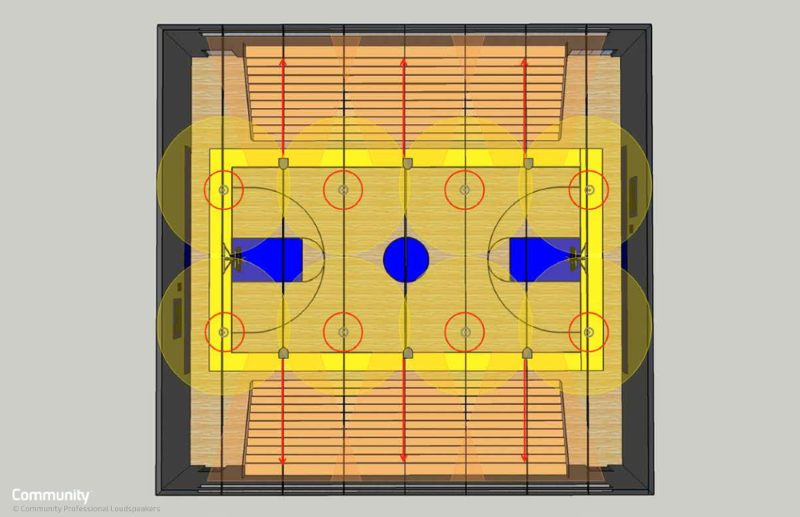

      本设计方案显示了典型的120英尺(36.576米)乘100英尺(30.48米)的体育馆的扬声器选型和点位建议,体育馆桁架底部到地面的高度为28英尺。看台高达14英尺(8.5344米)。覆盖看台的扬声器安装在第一排前面约20英尺(6.096米)的地方。超过70英尺(21.336米)的看台可能需要每侧4个或更多扬声器。球场扬声器为球场和场地内的座位提供全面覆盖。





      场地扬声器可为赛场场地提供更大的覆盖范围,以实现更高的语音清晰度,并允许进行更多区域控制以适应多功能的需求。




    设备列表



      以下是本设计中使用的扬声器和放大器设备列表:


      方案 A


      在非声学处理的空间中,为看台、场地和板凳坐席提供有良好的角度控制(提高语音清晰度)和适度的SPL。

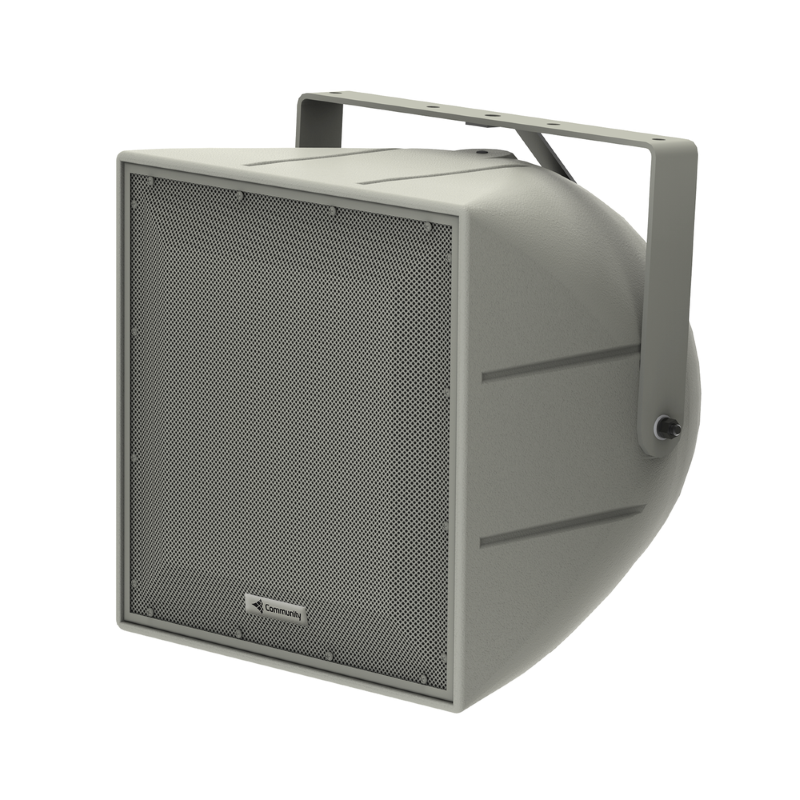

      Community R.5-94Z *6


      » 紧凑型2分频全频号筒负载扬声器


      » 85 Hz – 16 kHz


      » (H x V): 66 (60°x60°), 94(90°x40°),99(90°x90°)


      » 覆盖看台




      Community R.25-94Z *8


      » 紧凑型2分频全频号筒负载扬声器


      » 100 Hz – 16 kHz


      » (H x V): 90° x 40°


      » 覆盖场地




      Community ALC-404D *2


      » 控制型扬声器功率放大器


      » 4 通道 x 400W + DSP 和 Dante


      方案 B


      低频延展较少,但语音清晰度极佳,SPL适中。

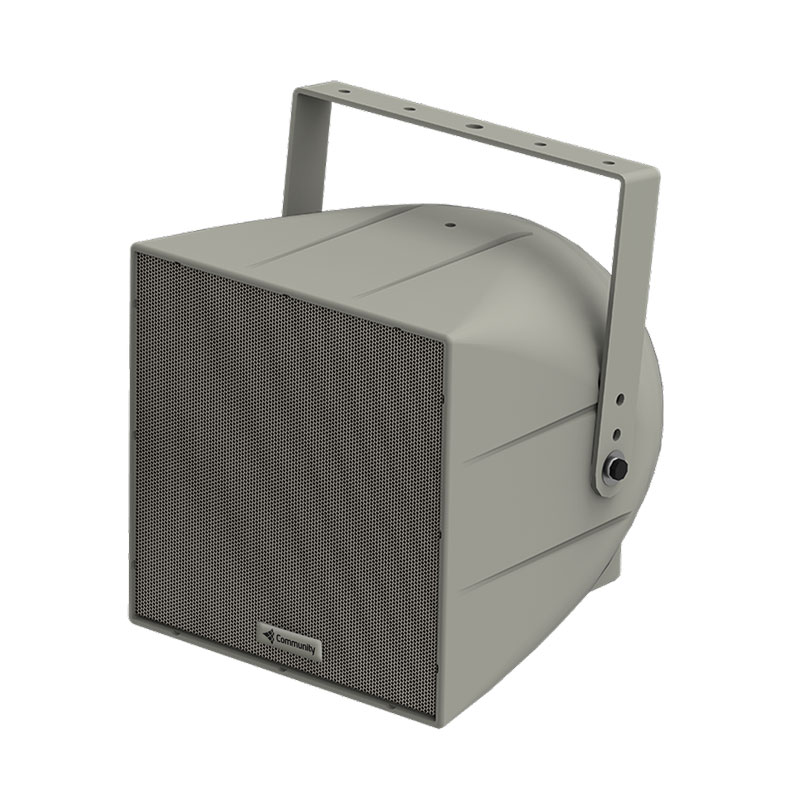

      Community R.35-3896 *6


      » 8英寸超紧凑三轴三分频号筒负载扬声器


      » 80 Hz - 16 kHz


      » (H x V): 90° x 60°


      » 功率:200W,100W,50W, 25W (@70)


      » 覆盖看台

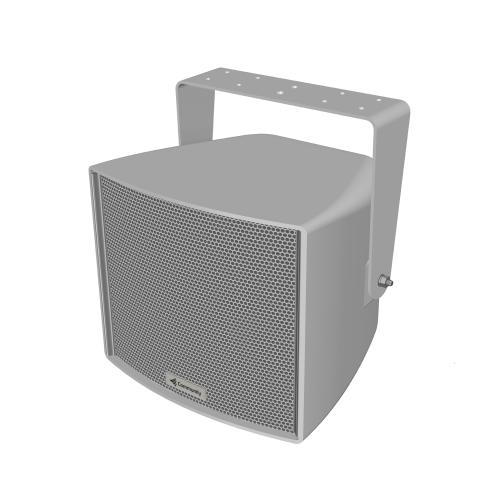

      Community R.35COAX *8


      » 10英寸超紧凑2分频同轴扬声器


      » 70 Hz – 16 kHz


      » (H x V): 90° x 90° (锥形)


      » 覆盖场地





      Community ALC-1604D *1


      » 控制型扬声器功率放大器


      » 4 通道 x 1600W + DSP 和 Dante


      Community ALC-404D *1


      » 控制型扬声器功率放大器


      » 4 通道 x 400W + DSP 和 Dante


      方案 C


      增强了音乐性,提高了SPL,并在所有收听区域实现了出色的角度控制。

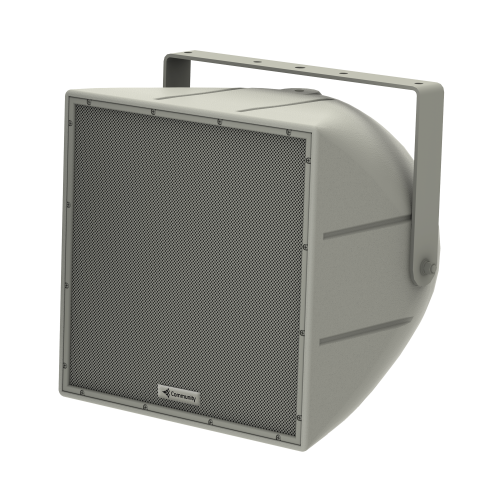

      Community R.5-96MAX *6


      » 12英寸2分频高输出高性能同轴号筒负载扬声器


      » 70 Hz - 20 kHz


      » (H x V): 66 (60° x 60°), 96 (90° x 60°)


      » 覆盖看台



      Community R.5-99Z *8


      » 紧凑型2分频全频号筒负载扬声器


      » 85 Hz – 16 kHz


      » (H x V): 66 (60° x60°),94(90°x40°),99(90°x90°)


      » 覆盖场地



      Community ALC-1604D *2


      » 控制型扬声器功率放大器


      » 4 通道 x 1600W + DSP 和 Dante



    END
