HZ中小型扩声-LA-802线阵系统

2020-06-11 16:36:18      点击:

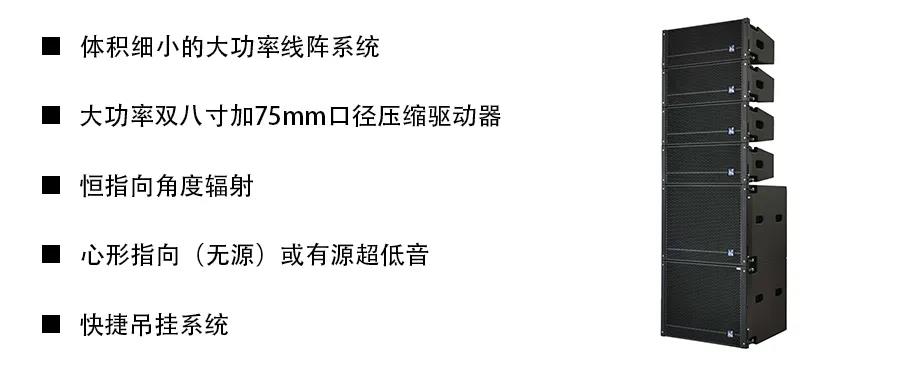

一. LA-802线阵系统

  LA-802线阵系统为中小型扩声应用设计, 使用宏志专门设计的吊架,最多可悬挂24个音箱,在水平面上形成90°恒指向角度辐射。

  LA-802是无源两分频设计,装有两个65mm大口径内外绕线音圈的 8“钕磁路高能量低频驱动器,一个75mm大口径音圈,1.4”喉口的高频压缩驱动器,由经过声路径较正设计的声学波导,形成一个统一的柱面辐射波,实现均匀受控的声场。

  每个箱体的波段能无间隙地结合并相干地相加。相邻箱体之间的张开角度可以设置为0°至14°,步进为1°。

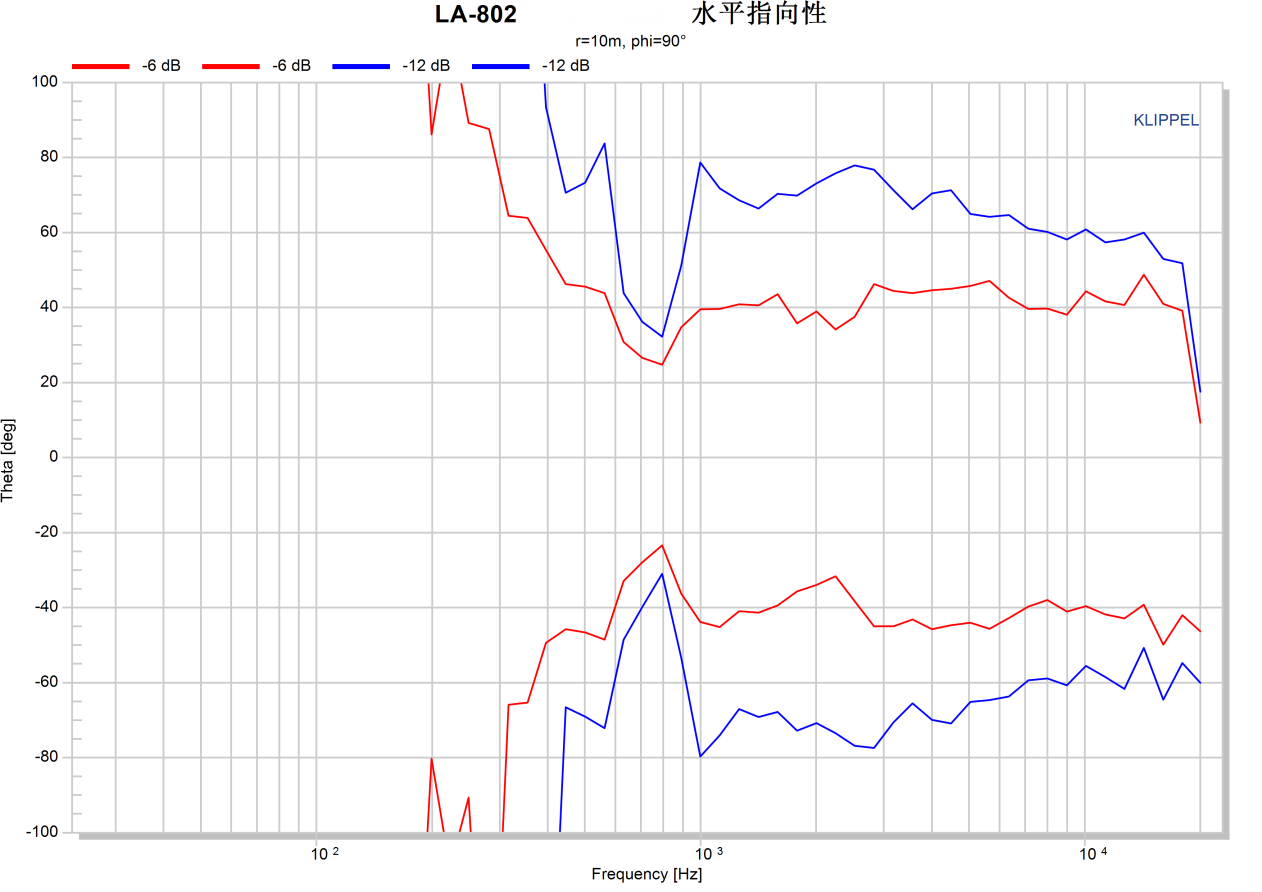

  (一)水平覆盖

  设计偶极对称两分频线阵系统最大的挑战是怎样解决水平均匀覆盖的问题,两只低音被高音波导隔开的对称结构,在水平偏轴的情况下,两低音单元到达人耳的距离不一样引起相位干涉,低音的高频段辐射角变窄,导致音箱整体在中频产生不可接受的严重凹陷。

  LA-802经过特别设计,将水平辐射角均匀控制在90度,并保持低至500 Hz,实现有效的恒指向波束控制。

  (二)箱体

  箱体由桦木胶合板制成,表面喷涂高耐候性防水耐磨的聚脲涂料,保护箱体表面不容易刮花和能经受得住暴雨的冲击。箱体的前部由坚硬的金属格栅保护,格栅背后贴透声泡沫阻隔尘埃跟雨水的进入。每个侧面板都带有一个手柄,而后部还提供了两个额外的凹槽用于吊挂操作。

  一体式吊挂连接系统,能让人非常干净利索快速完成安装工作。

  各箱体通过正面两侧和背面中央的吊挂装置进行机械连接。所有必要组件均已安装到箱体上,并在需要时折叠或滑出。

  (三)电气连接

  箱体配有一对NLT4连接器。两个连接器的所有四个引脚都并联连接,用于将连接线缆跳接到另外一个音箱。

  (四)应用组合

  LA-802跟专门配套设计的LS-4/LS-5超低音扬声器组合组使用,必须配套宏志专门针对LA-802编写的DSP处理器程序才能正常工作,否则不能正常工作并有损坏扬声器组件的风险。

  LA-802 的技术数据

  频率响应 (–5 dB ):54 Hz - 19 kHz

  频率响应 (–5 dB 低切模式):100 Hz - 19 kHz

  最大声压 (1 m, 自由场):137DB

  (SPLmax peak, 是用峰值系数为4的粉红噪音测得)

  标称阻抗:8 ohms

  额定功率 (RMS/peak 10 ms):400/1600 W

  水平辐射角度:90°

  展开角度设置:0° ...14°

  垂直调整增量:1°

  喇叭单元规格:2 x 8“ 低音驱动器

  压缩驱动器:1 x 1.4” 喉口高频

  被动分频

  输入/输出接口:2 x NLT4

  输入针脚分配:1+/1–

  重量:20 kg (44 lb)

二.LS-4双路18寸心形指向超低音系统

  LS-4是紧凑型高性能心形指向超低音扬声器,专为配合LA-802全频线阵音箱而设计。

  LS-4在集成心形指向装置中安装了两个长冲程强力钕磁驱动器:一个18英寸低音反射设计的驱动器面向前方,一个两腔带通设计的12英寸驱动器向后辐射。该设计能让单个放大器通道即可提供心形指向的辐射

  频率响应从39 Hz到140/110 Hz(高切模式)。

  一体式吊挂连接系统,能让人非常干净利索快速完成安装工作。

  箱体由桦木胶合板制成,表面喷涂高耐候性防水耐磨的聚脲涂料,保护箱体表面不容易刮花和能经受得住暴雨的冲击。箱体的前部由坚硬的金属格栅保护,格栅背后贴透声泡沫阻隔尘埃跟雨水的进入。每个侧面板都带有一个手柄,后面板上装有四个重型脚轮,便于移动搬运。顶部面板中的M20螺纹法兰可容纳扬声器支架,用于部署TOP音箱。

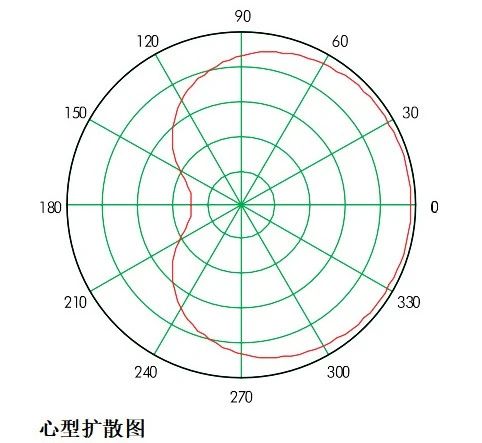

  (一)心型扩散

  心形指向辐射的设计避免了系统背后多余的能量,大大减少低频混响声的产生,从而获得非常优异的低频再现清晰度。LS-4可以单只使用,也可以堆叠组合使用,相邻箱体之间或与侧壁之间的最小间隔距离为60厘米(2英尺)。当放置在墙的前面时,通过安装在箱体后部的轮子可以保持到后墙的最小距离。

  由LA-802跟LS-4心形超低音扬声器组合组成完整阵列系统。

  箱体通过正面两侧和背面中央的吊挂装置进行机械连接。所有必要组件均已安装到箱体上,并在需要时折叠或滑出。吊挂装置还用于在地面堆叠应用中两个LS-4箱体的互连和固定。

  (二) 电气连接

  箱体装有一对NLT4 F / M连接器。两个连接器的所有四个引脚都并联连接。LS-4使用引脚分配2 + / 2–。针1 + / 1–被指定给LA-802扬声器。使用公连接器作为输入,母连接器可直接连接到第二个箱体。

  (三)LS-4 的技术数据

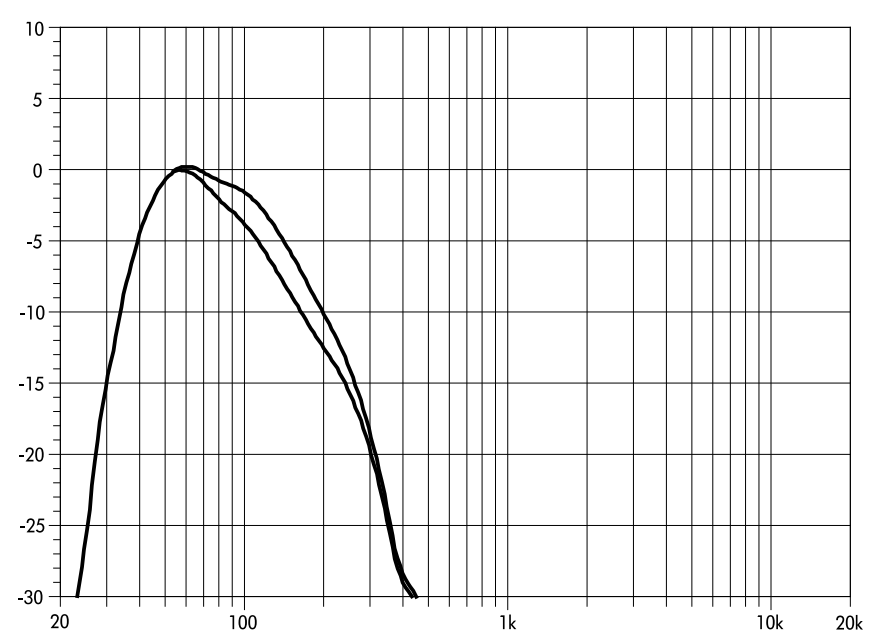

  频率响应 (–5 dB standard):39 Hz - 140 Hz

  最大声压 (1 m, 自由场):132 dB

  (SPLmax peak, 是用峰值系数为4的粉红噪音测得)

  标称阻抗:8 ohms

  额定功率 (RMS/peak 10 ms):600/2400 W

  喇叭单元规格:1 x 18" driver

                         1 x 12" driver

  输入/输出接口:2 x NLT4 F/M

  输入插座针脚分配NLT4 F/M and NL4 M: 2+ / 2–

  重量:41 kg (115 lb)

三.LS-5单18寸有源超低音系统

  LS-5是紧凑型高性能全向超低音扬声器,专为配合LA-802全频线阵音箱而设计。频率响应从39 Hz到140/110 Hz(高切模式)。

  一体式吊挂连接系统,能让人非常干净利索快速完成安装工作。

  箱体由桦木胶合板制成,表面喷涂高耐候性防水耐磨的聚脲涂料,保护箱体表面不容易刮花和能经受得住暴雨的冲击。箱体的前部由坚硬的金属格栅保护,格栅背后贴透声泡沫阻隔尘埃跟雨水的进入。每个侧面板都带有手柄,后面板上装有四个重型脚轮,便于移动搬运。顶部面板中的M20螺纹法兰可容纳扬声器支架,用于部署TOP音箱。

  由LA-802跟LS-5超低音扬声器组合组成完整阵列系统。

  箱体通过正面两侧和背面中央的吊挂装置进行机械连接。所有必要组件均已安装到箱体上,并在需要时折叠或滑出。吊挂装置还用于在地面堆叠应用中两个LS-5箱体的互连和固定。




  (一) 电气系统

  装有一个带DSP的两通道2*1000w/8欧大功率功放模块,从模块上跳接一路功放信号连接两只并联的LA-802

  (二)技术数据

  频率响应 (–5 dB standard):36 Hz - 140 Hz

  最大声压 (1 m, 自由场):132 dB

  (SPLmax peak, 是用峰值系数为4的粉红噪音测得)

  标称阻抗:8 ohms

  功放模块额定功率:2*1000 W/8欧

                               2*1500W/4欧

  喇叭单元规格:1 x 18" driver

  输入/输出接口:2 x NLT4

  输入插座针脚分配:2+ / 2–

  重量:44KG
