    DESIGN CENTER | AV系统设计指南--采用波束跟踪话筒的中型会议室

    2020-12-10 10:49:36      点击:

      本系统设计模板展示如何在典型的中型会议室系统中使用 Tesira Beamtracking™ 话筒及 PoE 功放。传统上,这类会议室是用于本地与会者演示和会讨,同样也可以通过电话(VoIP或模拟POTS)、电脑软件或传统的视频终端和远端进行远程会议。




        会议室设计

      会议室功能范围:


      » 2 个带波束跟踪技术的天花吊挂话筒

      » 集成第三方视频会议通信

      » 集成语音电话系统(VoIP 和/或模拟 POTS)

      » USB音频接入,用于接入本地电脑软视频通信

      » 模拟立体声节目音源输入

      » 经第三方控制系统的系统控制,与 HD-1 拨号硬件

      » 用于播放语音信号(VCT、VoIP、视频客户端)的 LoZ 天花扬声器




      设备清单

      用于此项目的Biamp设备清单:


      TesiraFORTÉ AVB VT4 *1

      » 4 路带 AEC 的话筒/线路电平输入;

      » 4 路话筒/线路电平输出;

      » 集成 VoIP、POTS 和 USB 音频

      Tesira TCM-1 *1

      » AVB 波束跟踪天花话筒

      Tesira TCM-1 EX *1

      » 波束跟踪天花延长话筒

      Tesira AMP-450P*1

      » 4 通道 PoE+ 功放,提供 4 x 50 W 峰值功率

      Tesira HD-1 拨号器*1

      » 拨号硬件;

      » 可访问所有 Tesira 电话功能的 12 键拨号面板,PoE 供电

      Desono C-IC6 *4

      » 无源同轴两分频吸顶扬声器(扩散角为130°)针对语音再现进行了优化

      TesiraCONNECT TC-5 *1

      » 5端口AVB连接扩展器, 具有120W PoE +供电

      注意,需要其它非 Biamp 设备,如软视频客户端、视频会议终端及播放音源。




      系统配置

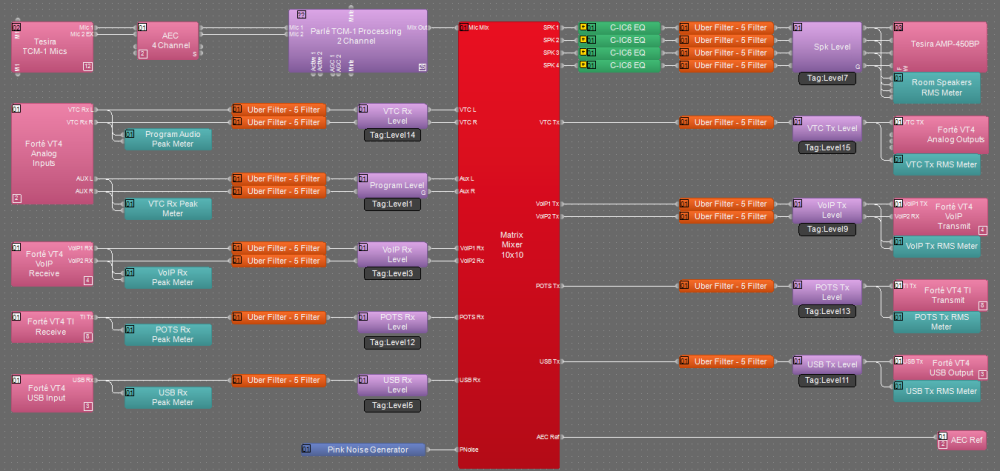

      本系统设计模板示例文件包含了所有需要的音频 I/O、处理及控制点,可直接载入系统并开始设置房间增益结构和EQ。本文件中,已配置好支持此空间设计要求的矩阵路由。




      Tesira 3.14及以上软件和固件版本包括一个新的Parlé Processing模块,该模块是正确使用ParléBeamtracking系列麦克风所必需的预配置信号处理模块。

      附加的设计模板文件在配置中利用了此处理模块,并选择了在Parlé处理模块之外进行AEC处理。

      下列 文件含有用于此会议室应用的 Tesira 示例配置文件:

      https://support.biamp.com/@api/deki/files/4532/Medium_Conference_Room_with_Beam_Tracking_Mics.zip?revision=5




      网络详细信息


      本会议室应用利用TesiraCONNECT TC-5提供AVB音频信号和控制信号的交换通信、PoE+供电。关于网线类型与长度,采用千兆以太网布线一般规则。

      当使用TCM-1话筒,并且通过AVB连接功放AMP-450BP,TesiraFORTÉ 的控制端口必须与 HD-1 拨号器相连接,以进行拨号和控制。实现系统功能的最简单方法是在一个TesiraCONNECT上使用融合网络,如上图所示。

      如果需要,可以将静态IP地址分配给HD-1或TesiraFORTÉ,但是请确保先更改远程设备,然后再更改代理设备(在这种情况下为TesiraFORTÉ)。

      有关如何在更大范围的网络应用程序中实施的更详细的指南,请参考我们的Tesira网络基础设施文章。




      话筒与扬声器摆放


      会议室:

      毫无争议,会议室系统中最重要的元素且唯一重要的元素是会议室本身。嘈杂回响的会议室对于会议来说通常声音都会很糟糕。

      而设计合理、回响受控且本底噪声较低的会议室则会让会议声音听起来更好。创造一个受控声学环境的重要性不管怎么夸大都不过分。

      重要的是在会议室系统安装准备时尽可能地保持会议室安静(低本地噪声)并且尽量降低混响(低于 RT60)。

      应用得当的话,隔音材料和声学处理将能够很好地改善大多数会议室的性能。

      话筒放置:

      尽管 TCM-1 波束跟踪话筒采用最先进的技术跟踪人声,但在决定话筒放置的合理位置时,减少不需要的背景噪声,不能忽视物理法则。

      良好的信噪比在音频信号链各个部分都是关键,而对于典型话筒拾音方案而言,便是避免话筒与讲话人之间距离过远。

      TCM-1 Calculator 可以帮助找出合适的吊挂高度,以及适用于预期覆盖区域的两个吊挂话筒之间所需距离。

      以下是一些关于理想话筒放置的提示:

      » 与讲话人的距离尽可能地短

      » 与天花扬声器的距离尽可能地远

      » 远离如投影机风扇和通风口等噪声源






      扬声器放置:


      在会议室内放置扬声器这一步骤与为话筒放置寻找最合适位置一样重要。

      理想的多天花扬声器布置可以提供均匀的声压级覆盖以及穿透整个会议室的优秀语音清晰度。

      为了更好地了解在我们 AMP-450P 功放的给定功率下扬声器的选择能够产生多少声压级,我们提供了Amplifier Power Calculator 来解答。

      除此之外,还可以通过扬声器模拟软件来预测预期的室内 STI 值。

      此范例中,扬声器不用于语本地扩声,因此不必考虑反馈前增益。尽管如此,避免扬声器之间(远端音频)以及与话筒之间的距离过短仍将有助于提升 AEC 性能。




      音频设置


      根据市场上一些视频会议编解码的接线方式,将接收 VTC 远端信号的线路电平输入设计为双通道或左右输入。然而,实际信号可能为单一信号。本方案中建议禁用 AEC 内置 VTC。

      遵循 Gain Structure 最佳范例设置话筒和音源的输入输出电平。输入输出增益电平设为默认设置,保证文件的集成灵活性。增加了输入输出表,有助于在文件内部设置增益结构。可根据需求添加附加仪表,用以指出信号通路上某点的其它详细信息。

      确保已完成恰当 VoIP 和/或 Analog Telco 设置,系统已做好拨打及接听电话的准备。

      如需要,将 USB 与 PC 相连用于软编解码器集成。如果需要的话,参考 USB interface 设置文件。

      参考 AEC best practices 文档然后用系统拨打测试电话。ERL 数值在 0dB 和 +15dB 之间最佳。

      在文件前后矩阵混音器中添加电平与静音控制,以保证灵活性满足设计标准与客户或集成商品味。这些电平控制的默认最大最小值设在恰当位置,但可根据会议室空间需求适当调整。

      HD-1 硬件具有用于电平与静音功能的触控。重要的是,注意这些控制在 VoIP 或 telco 模块本身上的电平与静音参数,并且不能分配给标准电平控制。

      在所有信号通路上添加 Uber 滤波器,以便根据需要对音源进行任意音频均衡调整。由于会议桌面话筒输入可能需要高通滤波,建议使用 AEC 通道处理模块的高级滤波段。也可根据需求添加或更改附加滤波或动态模块,以便保证实现文件中期望的结果。

      可根据需要对矩阵混音器进行改动,以保证传输到立体声与分布式扬声器区域的对应来源满足设计应用。



      VoIP设置


      如果采用 VoIP 电话线路,必须正确配置,以便注册内部 VoIP 电话系统。测试并/或核实 Biamp VoIP 接口可与下列 VoIP 电话系统一起使用。Biamp VoIP 接口也许还可与其它 SIP VoIP 系统一起使用,但未对此进行过测试或验证。

      VoIP 控制/状态模块中 Network(网络)和 Protocol(协议)标签下有一些必填区域,必须填写正确 VoIP 终端才能成功注册:


      网络:


      » IP Address / Netmask /Gateway(IP 地址 / 网络掩码 / 网关):VoIP 卡必须具有适用于所接网络的恰当 IP 配置。

      » VLAN Tagging(VLAN 标记):如果 VoIP 端口位于“tagged”VLAN 中,则必须启用此项并提供正确的 VLAN ID。如果 VoIP 端口位于“untagged” VLAN 中(或者没有 VLAN),则不启用此项。


      协议:


      » SIP User Name(SIP 用户名):通常是 VoIP 界面将使用的分机号码。

      » Authentication User Name / Password(验证用户名 / 密码):需要用户名和密码,以验证此分机。

      » Proxy Vendor(代理供应商):选择恰当供应商将保证 VoIP 界面正确定制与 VoIP 系统的通信。

      » Proxy Address(代理地址):VoIP 代理服务器(也称为 VoIP 服务器、呼叫管理服务器)的 IP 地址。

      » 上述信息多从客户的 IT 或 VoIP 团队处获得。



      控制集成


      HD-1安装:

    .

      在此系统中的HD-1拨号面板是一个标准的以太网设备,需要802.3af Class1 PoE供电,HD-1默认的网络配置为DHCP,如果在网络中没有DHCP服务器分配地址,IP地址将会变成link local地址(169.254.xxx.xxx,子网掩码255.255.0.0)。

      HD-1在从服务器下载好配置文件之前都会在屏幕中显示“Waiting for Configuration…”,在系统中,HD-1会有一个Device ID,该Device ID用于关联程序中的模块和物理硬件设备,这个需要在两个地方设置:HD-1处理模块和HD-1硬件。

      另外,在软件中HD-1必须与电话卡关联。

      控制系统集成:

      已将用于本系统设计模板的 Tesira 示例配置文件设置为支持第三方控制系统,可轻松控制 Tesira 系统。已有用于拨号、电平、静音和话筒逻辑的控制点可以直接控制,或者根据客户要求添加。
