    DESIGN CENTER | 系统设计模板——可分割会议室

    2020-12-23 16:04:03      点击:

      本系统模板展示如何在可分割会议室装置中使用 Tesira 产品,使其既能充当两个独立空间又能作为一个大型会议空间。传统上,这类会议室旨在让房间内的与会者利用本地演示功能相互组织本地会议,以及利用电脑端的软远程会议软件或传统的硬件视频会议终端或通过电话(VoIP 或模拟 POTS)向远程与会者发起电话会议。

      此范例中,为每个分隔会议室设计了 12 只桌面话筒,共计提供 24 个利用 Tesira 声学回声消除(AEC)将为远端与会者提供最佳音质的话筒。每个话筒拥有一个静音按钮和一个双色 LED 灯,与 Tesira 系统的逻辑输入/输出连接。会议室都配备了用于扩声的天花扬声器(播放演讲音频)和立体声壁挂扬声器(播放节目音频)。Tesira 系统将设计控制点,从而可集成用于电平、静音及拨号几种功能的第三方控制系统。




      会议室设计

      会议室功能范围:


      每个会议室须包含下列设备:

      12 个桌面话筒,具有一键静音功能与 LED 静音状态系统反馈

      电话系统(VoIP 和/或模拟 POTS)的连接

      硬件视频会议终端

      用于连接本地电脑软远程会议软件的 USB 连接

      立体声节目源音频输入

      经第三方控制系统或 HD-1 拨号硬件的系统控制

      70V 分布式天花扬声器,用于播放语音信号(VoIP、远端语音信号)

      用于播放节目音源的立体声扬声器




      设备清单

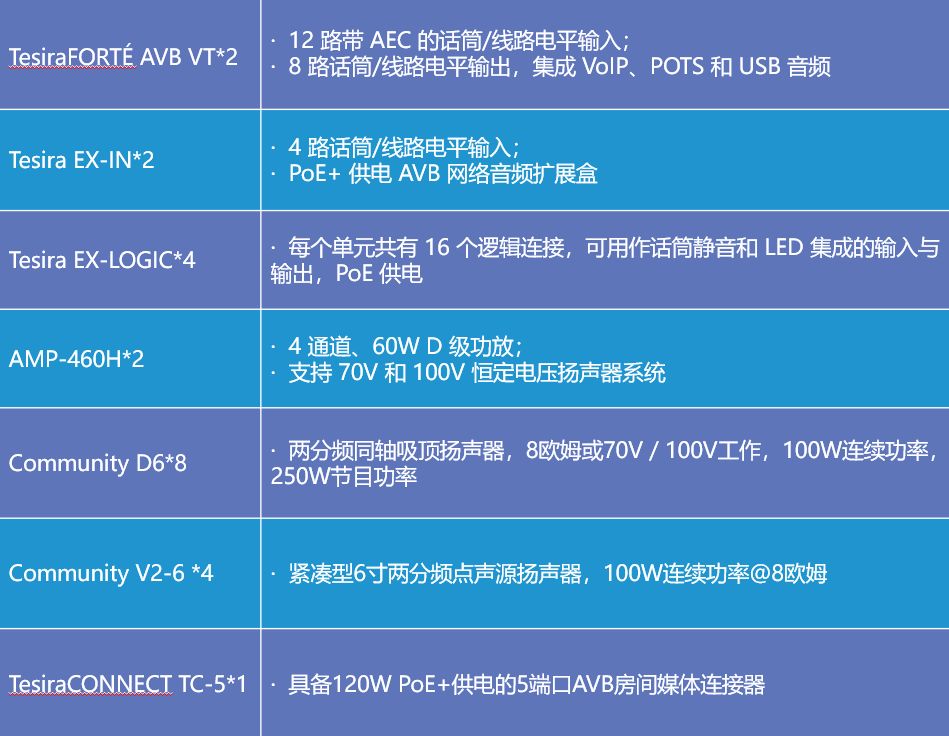

      下为用于此项目的 Biamp 设备清单:




      注意,需要其它非 Biamp 设备。桌面话筒、扬声器、网络交换机、PoE 供电器与 Cat-5 网线,并且本模板设定将存在用于拨号和电平控制的第三方控制系统。

      示例文件

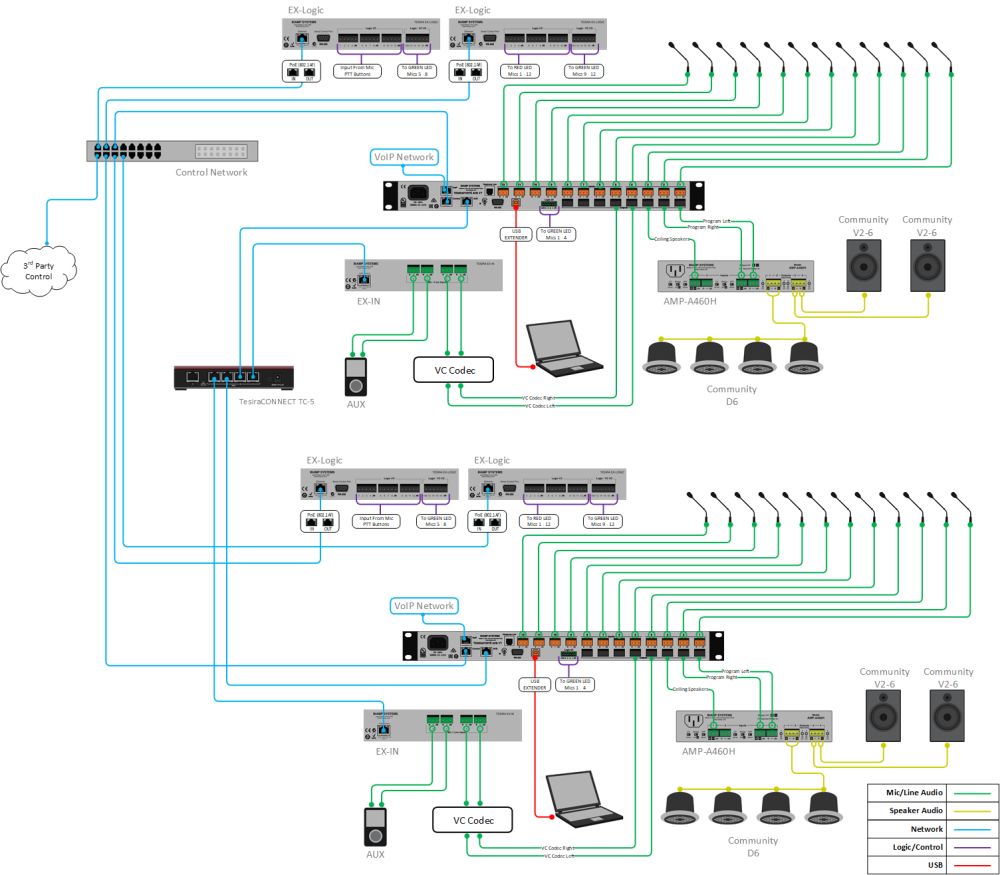

      本系统设计模板示例文件包含了所有需要的音频 I/O、处理及控制点,可直接载入系统并开始设置房间增益结构。本文件中,已配置好支持此会议室设计要求的矩阵路由。每台 TesiraFORTÉ AVB VT 所有的 12 路 AEC 音频输入通道全用于各会议室的 12 个桌面话筒。每台 EX-IN 的音频输入用于节目和 VTC 源的立体声音频反馈。TesiraFORTÉ 的输出 1 和 输出 2 为立体声节目扬声器提供立体声信号。会议信号则被路由至输出 3,提供给 70V 功放通道与分布式天花扬声器系统。




      为了支持空间的会议需求,会将混合的室内话筒信号路由到 VoIP、模拟 POTS 线路以及 USB 输出。本文件含有 Gain Sharing 与 Gating 自动混音器,能够在它们之间进行选择及试音从而提供最适合您应用的选择。已将文件中的 USB 初始化设置为支持 1x1 音频配置,且为 PC 连接禁用了电脑 AEC。已在矩阵混音器中配置好所有 AEC 参考,可为会议源提供最适宜的回声消除。文件的设备表还包含了适当硬件以匹配设计布局,但在将文件载入系统之前,还需添加序列号和代理主机配置。

      为了支持此空间的组合功能,已将系统分为几个分区:Room A、Room B 和合并使用。组合分区采用房间组合模块,从而促进两个单独房间之间的音频共享。在模板文件中此功能通过预设控制,这些预设可由来自第三方控制系统的命令调用。

      为了简化部署和调试包含Community D6和V2-6扬声器的系统,Biamp已经创建了Tesira库文件。文件中包括带了有biamp推荐的EQ曲线的自定义模块,以优化设计中的扬声器的声音,自定义模块已经包含在此系统的设计模板文件中,这些模块也可以在Tesira软件的库文件中找到。

      下列 .zip 文件含有用于此会议室应用的 Tesira 示例配置文件。

      文件下载

      https://support.biamp.com/@api/deki/files/3913/Divisible_Conference_Room.zip?revision=3


     网络详细信息


      会议室应用将利用硬件的控制及 AVB 网络接口创建功能完善的会议室的音频系统。为了让此设计能在我们的硬件上正确运行,我们需要准备网络的控制端和 AVB 端。本系统的规模可以很小,小到可以直接放置在非常小的本地 AV 交换机上并用 AVB 直连连接两台设备;但也可以很大,大到能够集成于通过共享大型交换机用以控制及 AVB 通信的大型办公楼网络之中。


     设置要求:


      拥有足够端口的网络控制交换机。

      TesiraCONNECT TC-5设备提供5个AVB端口和120W PoE +供电。这样可在4个端口上提供完整的PoE +电源,并将处理设备之间的所有AVB音频。

      802.3af(Class 1)PoE 供电器,用于为 EX-LOGIC 供电(除非控制交换机提供 PoE 电源)。

      启用独立网络模式。这是可选步骤,您可以用单独的一台交换机操作此系统,或者用控制交换机和 AVB 交换机共同操作。仅在您用两台交换机设置时才需要独立网络。可通过设备维护窗口中的 Network Settings(网络设置)按钮完成。网络设置对话框中将显示默认用于控制 NIC 的设置。在接口 IP 配置部分的下拉菜单中,选择 AVB media NIC。选中启用框以激活用于 AVB 接口的 IP 配置。这将启用设备的 AVB 网络接口,从而发现 Tesira 的扩展盒与控制设备。核实 AVB 网络与控制网络逻辑上相互独立,且所分配的 IP 地址必须在不同子网中。

      完成这些控制和 AVB 网络设置步骤之后,您就可以将您的编译系统配置发送至硬件了。

      注意:如果需要的话,本应用范例还可以通过融合网络设置。如果采用这种方法,则需要 AVB 交换机用于设备之间的 AVB 及控制通信,并且无需为设备上的 AVB 端口分配 IP 地址。


      音频设置


      遵循 Gain Structure 最佳范例设置话筒和音源的输入输出电平。输入输出增益电平设为默认设置,保证文件的集成灵活性。增加了输入输出表,有助于在文件内部设置增益结构。可根据需求添加附加仪表,用以指出信号通路上某点的其它详细信息。

      确保完成了对应的 VoIP 和/或 Analog Telco 设置,以及系统就绪,可拨打及接听电话。

      选择恒定电压(CV)并根据需要桥接功放通道,用以支持会议室扬声器拓扑结构。

      AEC调试,并开始用系统拨打一些测试电话。AEC设置里面的ERL 值介于 0dB~+15dB 之间最佳。

      在文件前后矩阵混音器中添加电平与静音控制。这些电平控制的默认最大最小值设在恰当位置,但可根据会议室空间需求适当调整。

      HD-1 硬件具有电平与静音控制功能。请注意,这些控制电平与静音参数位于 VoIP 或 telco 模块本身上。

      在所有信号通路上添加 Uber 滤波器,以便根据需要对音源进行任意音频均衡调整。由于会议桌面话筒输入可能需要高通滤波,建议使用 AEC 通道处理模块的高级滤波段。也可根据需求添加或更改附加滤波或动态模块,以便保证实现文件中期望的结果。

      可根据需要对矩阵混音器进行改动,以保证传输到立体声与分布式扬声器区域的对应来源满足设计应用。


         VoIP设置


      如果采用 VoIP 电话线路,必须正确配置,以便注册内部 VoIP 电话系统。测试并/或核实 Biamp VoIP 接口可与下列 VoIP 电话系统一起使用。Biamp VoIP 接口也许还可与其它 SIP VoIP 系统一起使用,但未对此进行过测试或验证。

      当 Tesira 与某个经过测试/验证的 VoIP 系统结合时,最好遵循相关文件中所列的详细说明操作,以便保证配置成功。详细说明可能存在于下列文章中:

      Microsoft Lync / Skype For Business

      Cisco CallManager

      ShoreTel

      Mitel 3300 ICP configuration for a Tesira SVC-2 or TesiraFORTÉ VI

      Avaya Session Manager

      Avaya SES

      Avaya IP Office

      Avaya Communication Server

      配置 VoIP 接口的基础步骤从打开 VoIP 控制/状态模块配置对话框进入 VoIP 设置开始:





      点击查看配置对话框

      VoIP 控制/状态模块中 Network(网络)和 Protocol(协议)标签下有一些必填区域,必须填写正确 VoIP 终端才能成功注册:


     网络:


      IP Address / Netmask /Gateway(IP 地址 / 网络掩码 / 网关)——VoIP 卡必须具有适用于所接网络的恰当 IP 配置。

      VLAN Tagging(VLAN 标记)——如果 VoIP 端口位于“tagged”VLAN 中,则必须启用此项并提供正确的 VLAN ID。如果 VoIP 端口位于“untagged” VLAN 中(或者没有 VLAN),则不启用此项。


      协议:


      SIP User Name(SIP 用户名)——通常是 VoIP 界面将使用的分机号码。

      Authentication User Name / Password(验证用户名 / 密码)——需要用户名和密码,以验证此分机。

      Proxy Vendor(代理供应商)——选择恰当供应商将保证 VoIP 界面正确定制与 VoIP 系统的通信。

      Proxy Address(代理地址)—— VoIP 代理服务器(也称为 VoIP 服务器、呼叫管理服务器)的 IP 地址。

      上述信息多从客户的 IT 或 VoIP 团队处获得。


      话筒静音按钮与LED逻辑


      关于话筒,我们假设所有话筒具有下列功能:

      静音按钮;

      表示静音开启的红色 LED 灯;

      表示静音关闭的绿色 LED 灯。

      可能需要外接电源,具体取决于 LED 的功率需求。

      每个话筒需要 3 个 GPIO 插脚,各负责一个功能。由于有 12 个话筒,则共计需要 36 个插脚。两个 16 针 EX-LOGIC 扩展盒可提供 32 个插脚。TesiraFORTÉ 具有 4 个 GPIO 插脚,系统中共计提供 36 个 GPIO 插脚。






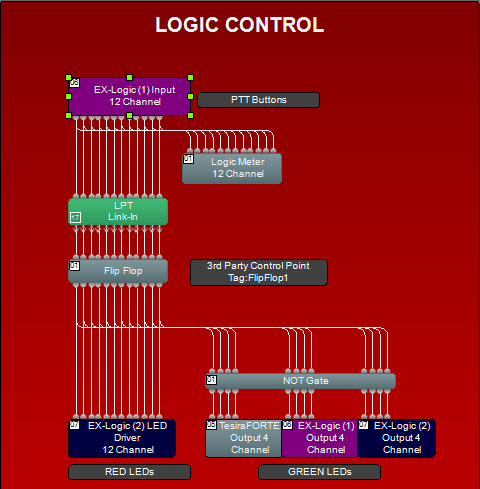

    逻辑I/O单元与通道分配:

      Room A EX-LOGIC (Device ID 02)

      通道 1 – 12 连接话筒 1 – 12 的静音按钮

      通道 13 – 16 连接话筒 5 – 8 的绿色 LED 灯

      Room A EX-LOGIC (Device ID 03)

      通道 1 – 12 连接话筒 1 – 12 的红色 LED 灯

      通道 13 – 16 连接话筒 9 – 12 的绿色 LED 灯

      Room A TesiraFORTÉ Logic I/O 端口 (Device ID 01)

      通道 1 – 4 连接话筒 1 – 4 的绿色 LED 灯

      Room B EX-LOGIC (Device ID 06)

      通道 1 – 12 连接话筒 1 – 12 的静音按钮

      通道 13 – 16 连接话筒 5 – 8 的绿色 LED 灯

      Room B EX-LOGIC (Device ID 07)

      Channels 1 - 12 connect to RED LEDs for Mics 1 - 12

      Channels 13 - 16 connect to GREEN LEDs for Mics 9 – 12

      通道 1 – 12 连接话筒 1 – 12 的红色 LED 灯

      通道 13 – 16 连接话筒 9 – 12 的绿色 LED 灯

      Room B TesiraFORTÉ Logic I/O 端口 (Device ID 05)

      通道 1 – 4 连接话筒 1 – 4 的绿色 LED 灯



    控制集成


      控制系统集成:


      控制系统集成:已将用于本系统设计模板的 Tesira 示例配置文件设置为支持第三方控制系统,可轻松控制 Tesira 系统。已有用于拨号、电平、静音和话筒逻辑的控制点可以直接控制,或者根据客户要求添加。



        关于控制系统:


      Tesira 系统可根据网络要求和现场需求通过串口、telnet 或 SSH 访问。所有设置均在设备维护窗口中启用,串口在端口设置对话框中启用,而远程登录和 SSH 在网络设置中启用。Biamp 官网上有提供一个控制代码计算器,让编程人员方便地生成所需命令。
