    DESIGN CENTER | 系统设计模板——会议培训及表决空间应用

    2021-01-12 16:54:46      点击:

      此设计模板经 Google 认证,旨在展示 Biamp Tesira TCM 系列 AVB Beamtracking™天花话筒如何与 Google Hangouts Meet 套件配对用以支持大型培训室/表决空间应用。

      本设计模板中,一个大型培训室是指一个约 50'x 30' 的学习空间,大约可容纳有 30-60 名参与者。Google Hangouts Meet 系统与 Tesira EX-UBTUSB 接口之间的 HID 通信可提供真正的集成体验,将 USB 连接状态和静音状态反馈传递至 TCM-1 吊坠话筒。‍

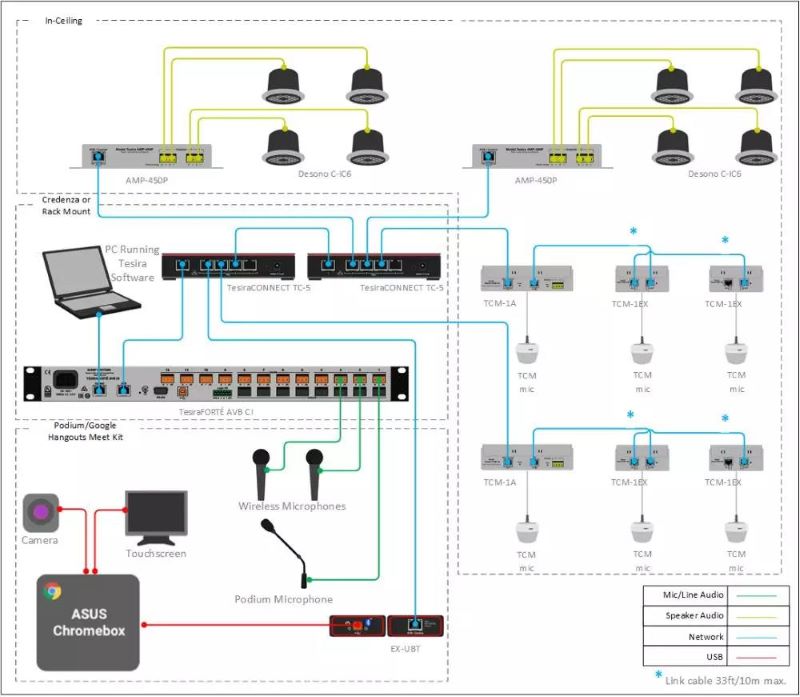

      系统设计






     系统功能范围:

      • 6 个带波束跟踪技术的天花吊坠话筒;

      • 与Google Hangouts Meet 套件相连的 USB 连接;

      • 用于播放本地演示和远端音源的天花扬声器;

      • 用于会议及本地扩声的讲台话筒;

      • 2 个用于会议及本地扩声的无线话筒。


      设备清单


      TesiraFORTÉ AVB CI*1

      12 路带 AEC 的话筒/线路输入;8 路话筒/线路电平输出,集成 USB 音频

      Tesira TCM-1A*2

      AVB 波束跟踪天花话筒,内置 2 通道功放

      Tesira TCM-1 EX*4

      扩展用波束跟踪天花话筒

      Tesira AMP-450P*2

      4 通道 PoE+ 功放,可提供 4 x 50W 突发功率

      Tesira EX-UBT*1

      可双向配置的至多8 路通道USB 音频,支持无线蓝牙技术

      TesiraCONNECT*2

      连接多达5个Tesira设备,无需配置,4个POE+供电端口,通过Tesira软件配置

      Desono C-IC6*8

      宽角度两分频,无源同轴吸顶扬声器(扩散角130°),针对语言再现进行了优化

      注意:需要其它非 Biamp 设备,如 AVB 网络交换机、讲台话筒、无线话筒、扬声器和 Google Hangouts Meet Kit 硬件。




      网络详情


      此应用将使用带PoE+ 供电的端点,连接到 TesiraFORTÉ AVB CI ,实现AVB 音频和控制数据通信。关于电缆类型和长度,适用千兆以太网电缆布线通用规则。实现正常运行系统的最简单方法是在一个 AVB 交换机上使用单线收敛网络,如上图所示。有关此内容以及支持的其它网络拓扑范围的详细指南,请参阅此文章将会很有帮助。

      设置要求:

      采用拥有足够端口(6)且支持 PoE+(IEEE802.3at)的 AVB 网络交换机,与所有设备互连。可选 802.3at(Class 4)PoE+ 供电器为各个 EX-UBT、AMP450P 和 TCM-1A 供电

      使用标准网络电缆(Cat.5 或更高)连接 TCM-1A 和 TCM-1EX 扩展话筒。该链接不可超过 33ft 或 10m;此为专用数字音频链接,不与以太网兼容。

      注意:

      TCM-1A、EX-UBT 和 AMP-450P 的音频和控制数据用2层 AVB,无需 IP 地址设置。

      准备好必要的控制和 AVB 连接之后,您便可以将编译好的系统配置发送至对应硬件。‍


      系统配置


      此系统设计模板的示例文件设置了所需的所有音频 I/O、处理和控制点,并已准备就绪可加载到系统并开始设置房间增益结构和 EQ。

      文件中配备了支持房间设计要求的矩阵路由。TesiraFORTÉ AVB CI 上的九个 AEC 处理通道将由六个 TCM-1 话筒、两个无线话筒和讲台鹅颈话筒占用。

      第一路模拟音频输入用于讲台话筒。模拟输入 3 和 4 用于两个无线话筒。八个扬声器将与两个 AMP-450P 相连。

      为了支持空间的会议需求,话筒信号被路由到 USB 输出。所有 AEC 参考已在矩阵混音器中执行,以便对远端音频进行适当的回声消除。

      文件的 Equipment Table 中填充了匹配布局的适当硬件,但在将文件加载到系统之前需要添加序列号和代理主机分配。‍




      用Google Hangouts Meet设置


      配置文件加载到系统后,EX-UBT 将作为 Google Hangouts Meet 用户界面中的外围音频设备可用。要选择 EX-UBT,请导航至 Google Hangouts Meet 用户界面上的Settings(设置)菜单。

      进入 Audio(音频)菜单,然后在 Microphone(话筒)和 Speaker(扬声器)下拉菜单中选择 EX-UBT。

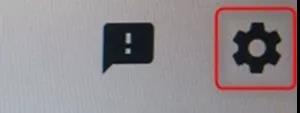

      Settings(设置)菜单

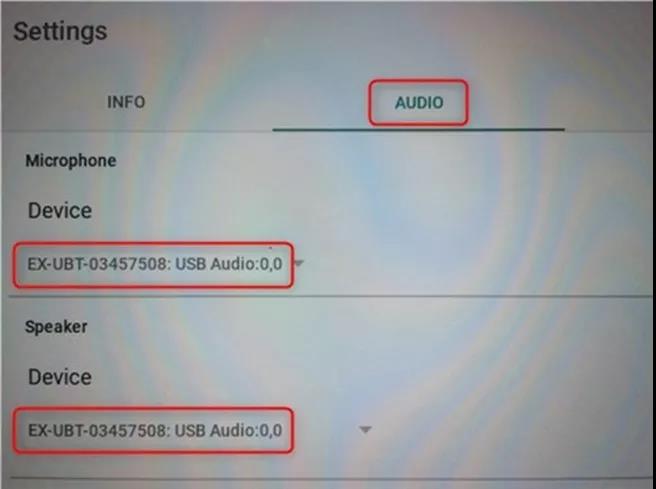

      选择 EX-UBT

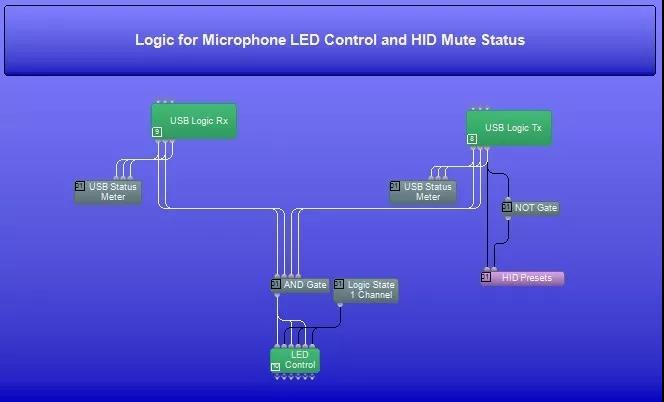

     HID通信逻辑


      当连接到 Google Hangouts Meet 套件时,EX-UBT 会同步隐私静音状态和音量控制。通过Human Interface Device(HID)通信实现。运行的 Tesira 配置中,来自 Google Hangouts Meet 用户界面的室内电平控制将与 USB 输入模块中的电平控制同步,而来自 Google Hangouts Meet 用户界面的隐私静音则与 USB 输出模块中的静音控制同步。

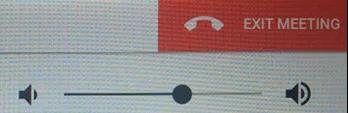

      默认情况下,会议开始时,Google Hangouts Meet 音量控制将设置为 60%。该电平将会反映在 EX-UBT USB 输入模块中。








      Google Hangouts Meet 用户界面上的隐私静音控制可为房间内与会者提供可视反馈,即,在取消静音时将 TCM-1 话筒 LED 灯设置为绿色而静音时将其设置为红色。USB 输出模块的静音状态逻辑用于触发驱动此 LED 颜色变化的预设。




      USB 输入模块和输出模块还会在有效 USB 连接和音频流传输时报告当前的 USB 状态。此配置文件使用连接的逻辑输出和流式逻辑输出来启用 TCM-1 话筒 LED 灯。不在会议中时,LED 将会熄灭。会议开始后,LED 才会亮起。




      话筒与扬声器设置


      房间

      可以说,会议系统中最重要的一个要素就是房间本身。一个嘈杂混响的房间用于开会通常会听起来音效非常糟糕。而设计合理、混响可控且噪音低的房间用于开会通常听起来音效不错。

      因此,创造受控声学环境的重要性不容小觑。安装会议系统准备工作中重要的便是,要使房间尽可能的安静(低底噪)并且最大限度地减少回响(较短的 RT60)。如果使用得当,隔音和声学处理将大大改善大多数房间的性能。


         话筒放置


      尽管 TCM-1 波束跟踪话筒采用最先进的技术来跟踪人声,但为了减少不必要的背景噪声,在确定放置话筒的正确位置时,物理定律不容忽视。

      良好的信噪比是音频信号链各个部分的关键,而对于典型的话筒拾音方案,这便意味着需要避免话筒与讲话者之间的距离过远。

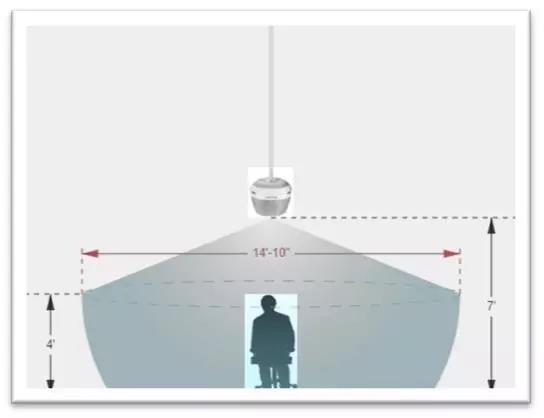

      TCM-1 Calculator 计算器将可以帮助找到正确的垂吊高度和两个吊坠之间所需的距离,以达到预期的覆盖范围。





      以下是话筒理想放置的一些细节提示:

      尽可能地缩短与讲话人之间的距离尽量高挂天花扬声器,增大与之距离远离投影机风扇和排气扇等噪音源。


         扬声器放置


      将扬声器放在房间内正确的位置上与为话筒找到合适位置一样重要。理想定位多个天花扬声器将可实现顾及整个房间的均匀 SPL 覆盖和良好的语音清晰度。

      为了更好地了解选扬声器能够在 AMP-450P 功放的给定功率下产生多少 SPL, 将采用 Amplifier Power Calculator 功放功率计算器得出部分答案。除此之外,扬声器模拟软件也许能够预测室内 STI 值。

      本示例中,扬声器不用于提高声音或类似的实时语音增强,因此不必考虑反馈前增益。尽管如此,避免扬声器(远端音频)和话筒之间距离过短将有助于提高 AEC 性能。‍



      音频设置


      遵循 Gain Structure 增益结构最佳实践设置话筒和来源的输入及输出电平。输入与输出增益电平保留默认设置,保证文件的集成灵活性。添加输入和输出仪表,用以帮助在文件中设置增益结构。可根据需要将额外的仪表添加到文件中,了解信号路径上的某点的更多细节信息。

      参考 AEC best practices 文件,并开始通过系统加入一些测试会议。0dB 和 +15dB 之间的 ERL 值最佳。

      已将 Uber 滤波器添加到信号路径中,以便根据需要进行任何其它均衡。建议使用 AEC 通道处理模块的高级滤波器部分进行会议桌话筒输入所需的任何高通滤波处理。可根据需要添加或改变附加的过滤或动态模块,从而在文件中实现期望的结果。

      远端音频电平和隐私静音都将通过 Google Hangouts Meet Kit 用户界面进行控制。‍
