本系统设计模板展示如何在典型的小型会议室系统中使用 Tesira Beamtracking™ 话筒。传统上，这类会议室设计既保证会议室内与会者能够利用本地展示功能相互主持本地会议，又能通过电话(VoIP 或模拟 POTS)，电脑软件或传统的视频终端和远端进行会议。

　　此范例中，会议室将装配一个波束跟踪吊坠话筒，安装于会议桌中心正上方，以覆盖整个座位区域。天花话筒将会自动跟踪并拾取会议参加者的发言，且消除用户干扰。Tesira 声学回声消除(AEC)技术与 TCM-1 波束跟踪搭配可为远端与会者提供最佳声音品质。天花扬声器设在适当位置，让远端传来的语音、USB 音频或辅助音频可以均匀覆盖整个会议室。

　　用于扬声器的功放已随 TCM 波束跟踪话筒一起提供，这种真正的一线通方案大大减少了安装工作量。The TesiraFORTÈ AVB VT4 还可连接模拟电话线路或 VoIP 电话系统，从而实现语音的电话会议。将会在室内的会议桌上放置一台 HD-1 拨号器，作为提供拨号功能的附加控制点。‍‍

　　

　　会议室设计

　　

　　会议室功能范围：

　　

　　带波束跟踪技术的天花吊坠话筒

　　搭建电话系统(VoIP 和/或模拟 POTS)的连接

　　用于接入本地电脑视讯编解码软件的 USB 连接

　　立体声节目音源输入

　　经第三方控制系统的系统控制，与 HD-1 拨号硬件

　　用于播放语音信号(VoIP、视讯编码软件)的 LoZ 天花扬声器

　　设备清单

　　

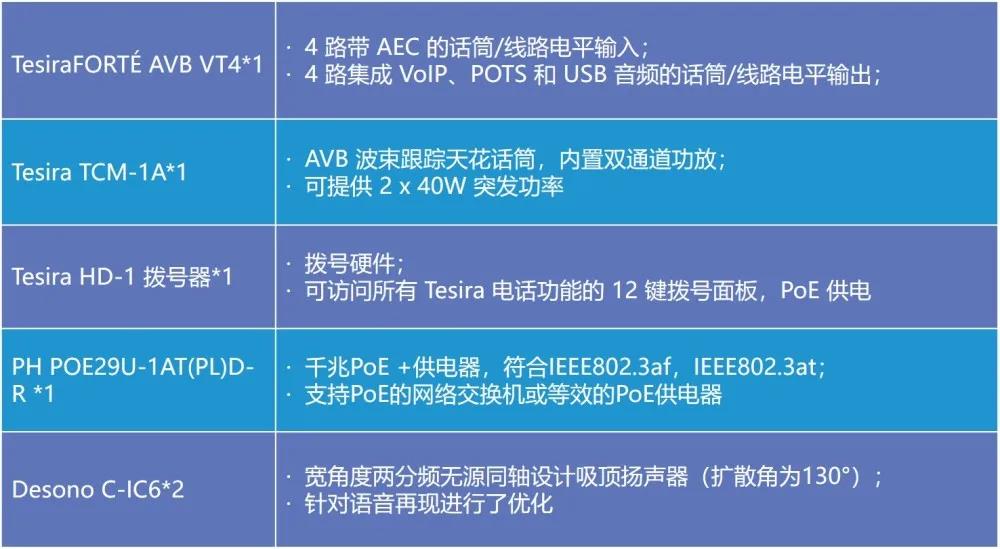

　　用于此项目的 Biamp 设备清单：

　　

　　注意，需要其它非 Biamp 设备，如运行视讯编解码软件的PC电脑，音乐播放器和网络交换机。

　　

　　系统配置

　　

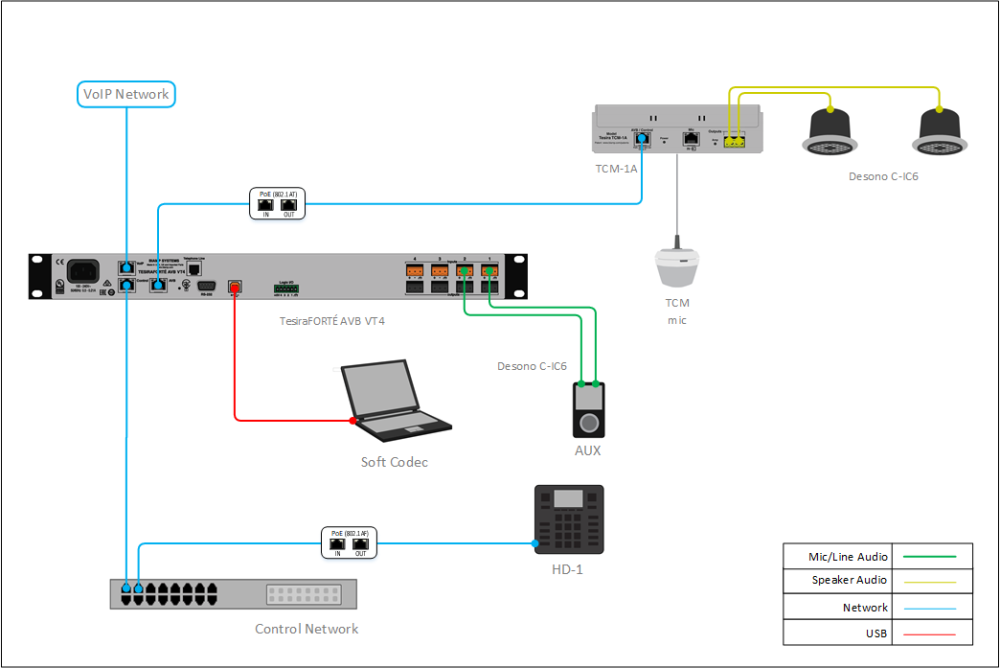

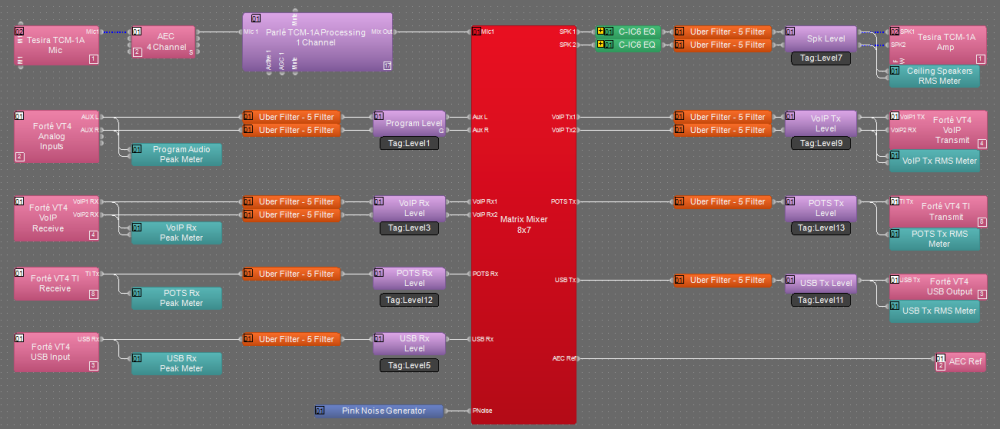

　　本系统设计模板示例文件包含了所有需要的音频 I/O、处理及控制点，可直接载入系统并开始设置房间增益结构。本文件中，已配置好支持此空间设计要求的矩阵路由。

　　TCM-1A 话筒将占用 TesiraFORTÉ AVB VT4 的一路 AEC 处理通道。第一组两路模拟音频输入将接收来自辅助音源的立体声音频输入。由于扬声器与 TCM-1A 功放相连，可作为一个独立的两通道输出模块，这一设置无需模拟输出。

　　为了支持此空间的开会需求，话筒信号会被路由至 VoIP、模拟电话(POTS)以及 USB 输出。文件中已将 USB 初始化设置为支持 1 x 1 音频配置且为 PC 连接禁用电脑 AEC。已在矩阵混音器中将所有 AEC 参考设置为用于会议音源的适当回声消除。文件设备表还包含了适当硬件以匹配设计布局，但在将文件载入系统之前，还需添加序列号和代理主机配置。

　　为了便于部署和调试包含Community D6和V2-6扬声器的系统，Tesira已经创建了库文件(.tlf)，直接可以调用。其中包括带有biamp推荐的带有EQ曲线的自定义模块，用于优化系统中扬声器的声音。自定义块已包含在此系统设计模板文件中。这些块也可以在Tesira软件的库文件中找到。

　　Tesira软件和固件版本3.14后新加入一个ParléProcessing模块，该模块是正确使用ParléBeamtracking系列麦克风所必需的预配置信号处理模块。附加的设计模板文件在配置中利用了此处理模块，并选择了Parlé处理模块之外来进行AEC处理。

　　尽管在本设计模板中模拟电话界面是被作为可选会议方式考虑，但仍可在本系统配置文件中找到相关的预配置。可能会根据需求使用 VoIP 或 POTS， 以适应电话系统的首选连接方式。

　　下列 .zip 文件含有用于此会议室应用的 Tesira 示例配置文件。

　　

　　https://support.biamp.com/@api/deki/files/4487/Small_Conference_Room_with_Beamtracking_Mic.zip?revision=5

　　

　　网络详细信息

　　

　　本会议室应用利用 TesiraFORTÉ DSP 与 TCM-1A 之间的单缆线 AVB 连接。两台设备之间一根常规 Cat.5e(或更好的缆线)对等连接将音频、控制以及电源连接在一起。关于电缆类型与长度，采用千兆以太网布线一般规则。TesiraFORTÉ 的控制端口与 HD-1 拨号器必须接入同一网络，通常为可与其它 AV 设备共享的控制网络。根据出厂默认设置，设备将会在网络中寻找 DHCP 服务器，如果没有此服务器，则将自行分配一个 Zeroconf 地址。若需要，可分配静态 IP 地址，但是确保先更改远程设备，最后改动代理设备(本范例为 TesiraFORTÉ)。

　设置要求：

　　

　　端口充足的控制网络交换机，可选：PoE 交换机，为 HD-1 拨号器供电

　　802.3af(1 类)PoE 供电模块为 HD-1 供电(除非控制交换机提供 PoE 电源)

　　802.3at(4 类)PoE+ 供电模块为 TCM-1A 供电(除非采用 AVB 交换机提供 PoE+ 电源)

　　将 HD-1 配置为通过网络上的 DHCP 服务器或者 Zeroconf 寻址方案接收 IP 地址

　　注意，TCM-1A 采用 2 层 AVB 传输音频及控制数据，无需设置 IP地址

　　完成这些控制与 AVB 网络设置步骤之后，您就可以将您已编译的系统配置上传至硬件了。

　　

　　话筒与扬声器摆放

　　

　　房间

　　

　　毫无争议，会议室系统中最重要的元素且唯一重要的元素是会议室本身。嘈杂回响的会议室对于会议来说通常声音都会很糟糕。而设计合理、回响受控且本底噪声较低的会议室则会让会议声音听起来更好。

　　创造一个受控声学环境的重要性不管怎么夸大都不过分。重要的是在会议室系统安装准备时尽可能地保持会议室安静(低本地噪声)并且尽量降低混响(低于 RT60)。应用得当的话，隔音材料和声学处理将能够很好地改善大多数会议室的性能。

　　话筒放置

　　

　　尽管 TCM-1 波束跟踪话筒采用最先进的技术跟踪人声，但在决定话筒放置的合理位置时，应注意尽量减去不需要的背景噪声，不能忽视物理法则。良好的信噪比在音频信号链路中各个部分都是关键，而对于典型话筒拾音方案而言，便是避免话筒与讲话人之间距离过远。TCM-1 Calculator 可以帮助找出合适的吊坠高度，以及适用于预期覆盖区域的两个吊坠话筒之间所需距离。

　　

　　以下是一些关于理想话筒放置的提示：

　　与讲话人的距离尽可能地短

　　与天花扬声器的距离尽可能地远

　　远离如投影机风扇和通风口等噪声源

　　扬声器放置

　　

　　在会议室内放置扬声器这一步骤与为话筒放置寻找最合适位置一样重要。理想的多天花扬声器布置可以提供均匀的声压级覆盖以及穿透整个会议室的优秀语音清晰度。为了更好地了解在我们 AMP-450P 功放的给定功率下扬声器的选择能够产生多少声压级，我们提供了Amplifier Power Calculator 来解答。除此之外，还可以通过扬声器模拟软件来预测预期的室内 STI 值。

　　此范例中，扬声器不用于语本地扩声，因此不必考虑反馈前增益。尽管如此，避免扬声器之间(远端音频)以及与话筒之间的距离过短仍将有助于提升 AEC 性能。

　　

　　音频设置

　　

　　遵循 Gain Structure 最佳范例设置话筒和音源的输入输出电平。输入输出增益电平设为默认设置，保证文件的集成灵活性。增加了输入输出表，有助于在文件内部设置增益结构。可根据需求添加附加仪表，用以指出信号通路上某点的其它详细信息。

　　确保已完成恰当 VoIP 和/或 Analog Telco 设置，系统已做好拨打及接听电话的准备。

　　如需要，将 USB 与 PC 相连用于视讯编解码软件集成。如果需要的话，参考 USB interface 设置文件。

　　参考 AEC best practices 文档然后用系统拨打测试电弧。ERL 数值在 0dB 和 +15dB 之间最佳。

　　在文件前后矩阵混音器中添加电平与静音控制，以保证灵活性满足设计标准与客户或集成商品味。这些电平控制的默认最大最小值设在恰当位置，但可根据会议室空间需求适当调整。

　　HD-1 硬件具有用于电平与静音功能的触控。重要的是，注意这些控制在 VoIP 或 telco 模块本身上的电平与静音参数，并且不能分配给标准电平控制。

　　在所有信号通路上添加 Uber 滤波器，以便根据需要对音源进行任意音频均衡调整。由于会议桌面话筒输入可能需要高通滤波，建议使用 AEC 通道处理模块的高级滤波段。也可根据需求添加或更改附加滤波或动态模块，以便保证实现文件中期望的结果。

　　可根据需要对矩阵混音器进行改动，以保证传输到立体声与分布式扬声器区域的对应来源满足设计应用。

　　

　　VoIP 设置

　　

　　如果采用 VoIP 电话线路，必须正确配置，以便注册内部 VoIP 电话系统。测试并/或核实 Biamp VoIP 接口可与下列 here VoIP 电话系统一起使用。Biamp VoIP 接口也许还可与其它 SIP VoIP 系统一起使用，但未对此进行过测试或验证。

　　当 Tesira 与某个经过测试/验证的 VoIP 系统结合时，最好遵循相关文件中所列的详细说明操作，以便保证配置成功。详细说明可能存在于下列文章中：

　　• Microsoft Lync / Skype For Business

　　• Cisco CallManager

　　• ShoreTel

　　• Mitel 3300 ICP configuration for a Tesira SVC-2 or TesiraFORTÉ VI

　　• Avaya Session Manager

　　• Avaya SES

　　• Avaya IP Office

　　• Avaya Communication Server

　　配置 VoIP 接口的基础步骤从打开 VoIP 控制/状态模块配置对话框进入 VoIP 设置开始：

　　点击查看配置对话框

　　VoIP 控制/状态模块中 Network(网络)和 Protocol(协议)标签下有一些必填区域，必须填写正确 VoIP 终端才能成功注册：

　　网络：

　　

　　IP Address / Netmask /Gateway(IP 地址 / 网络掩码 / 网关)——VoIP 卡必须具有适用于所接网络的恰当 IP 配置

　　VLAN Tagging(VLAN 标记)——如果 VoIP 端口位于“tagged”VLAN 中，则必须启用此项并提供正确的 VLAN ID。如果 VoIP 端口位于“untagged” VLAN 中(或者没有 VLAN)，则不启用此项。

　　协议：

　　

　　SIP User Name(SIP 用户名)——通常是 VoIP 界面将使用的分机号码。

　　Authentication User Name / Password(验证用户名 / 密码)——需要用户名和密码，以验证此分机。

　　Proxy Vendor(代理供应商)——选择恰当供应商将保证 VoIP 界面正确定制与 VoIP 系统的通信。

　　Proxy Address(代理地址)—— VoIP 代理服务器(也称为 VoIP 服务器、呼叫管理服务器)的 IP 地址。

　　上述信息多从客户的 IT 或 VoIP 团队处获得。

　　

　　控制集成

　　

　　HD-1安装：

　　

　　在此系统中的HD-1拨号面板是一个标准的以太网设备，需要802.3af Class1 PoE供电，HD-1默认的网络配置为DHCP，如果在网络中没有DHCP服务器分配地址，IP地址将会变成link local地址(169.254.xxx.xxx，子网掩码255.255.0.0)，HD-1在从服务器下载好配置文件之前都会在屏幕中显示“Waiting for Configuration…”。

　　在系统中，HD-1会有一个Device ID，该Device ID用于关联程序中的模块和物理硬件设备，这个需要在两个地方设置：HD-1处理模块和HD-1硬件。另外,在软件中HD-1必须与电话卡关联。

　　控制系统集成：

　　

　　已将用于本系统设计模板的 Tesira 示例配置文件设置为支持第三方控制系统，可轻松控制 Tesira 系统。已有用于拨号、电平、静音和话筒逻辑的控制点可以直接控制，或者根据客户要求添加。

　

　　
